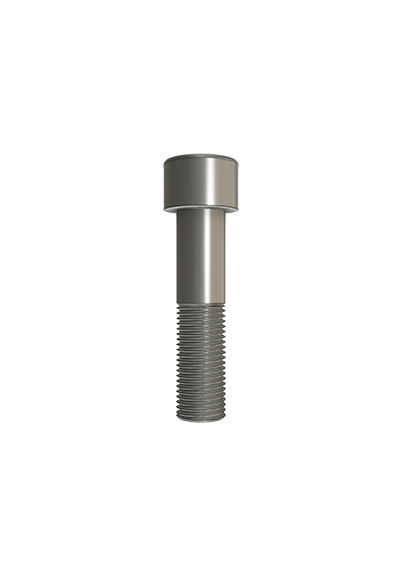

ASME B18.3

Zylinderschrauben nach ASME B18.3 sind gut für Schraubenverbindungen geeignet, bei denen die Schraubenköpfe konstruktionsbedingt schwer zugänglich sind. Bei Zylinderschrauben reicht es, wenn der Kopf von oben, z. B. durch ein Loch, dessen Durchmesser größer als das Eckenmaß des jeweiligen Schlüssels ist, erreicht werden kann. Mit Zylinderschrauben können im Allgemeinen kleinere Bauabmessungen realisiert werden als bei der Verwendung von Sechskantschrauben. Ab 1“ Nenndurchmesser führen wir im Standard diese Artikel mit Gewindesteigung 8 Gang/Zoll aus. Bei Bestellungen ist kundenseitig die Nenngröße und die Länge anzugeben.

Zurück zur Übersicht

Standardlieferprogramm

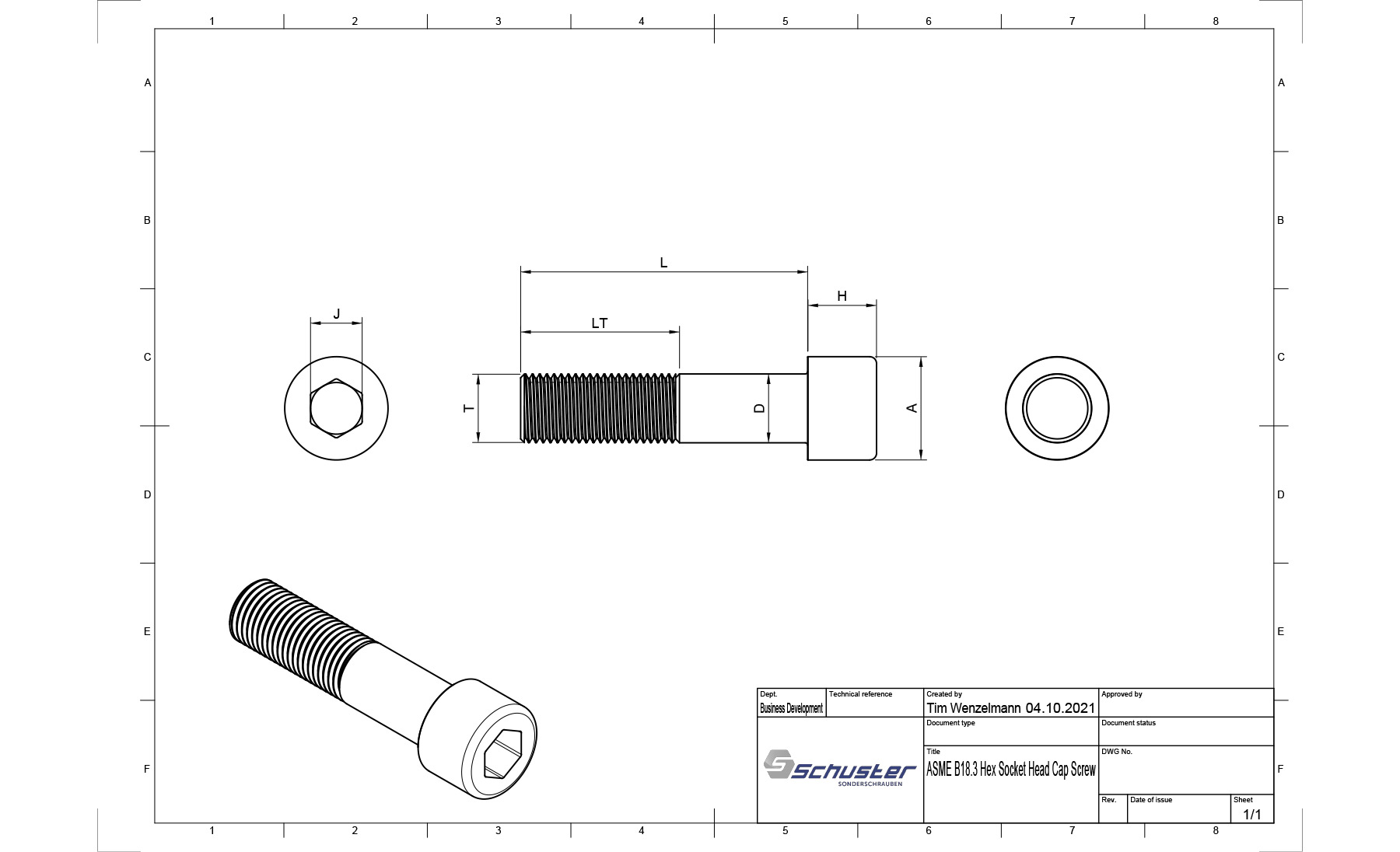

Abmessung	Gewinde	A maximal	A minimal	J Nennmaß	D maximal	D minimal	H maximal	H minimal	LT Nennmaß L ≤ 6 INCH	LT Nennmaß L > 6 INCH	Standard max. Länge
3/8"	ASME B1.1 16 UNC-2A	0,562	0,540	0,3750	0,3750	0,3678	0,375	0,368	1,000"	1,250"	4"
1/2"	ASME B1.1 13 UNC-2A	0,75	0,725	0,5	0,5	0,4919	0,5	0,492	1,250"	1,500"	6"
5/8"	ASME B1.1 11 UNC-2A	0,938	0,914	0,6250	0,6250	0,6163	0,625	0,616	1,500"	1,750"	8"
3/4"	ASME B1.1 10 UNC-2A	1125	1094	0,75	0,75	0,7406	0,75	0,74	1,750"	2,000"	9"
7/8"	ASME B1.1 9 UNC-2A	1,312	1,291	0,8750	0,8750	0,8647	0,875	0,864	2,000"	2,250"	10"
1"	ASME B1.1 8UN-2A	1,5	1,476	1	1	0,9886	1	0,988	2,250"	2,500"	10"
1 1/8"	ASME B1.1 8UN-2A	1,688	1,665	1,1250	1,1250	1,1086	1,125	1,111	2,500"	2,750"	12"
1 1/4"	ASME B1.1 8UN-2A	1,875	1,852	1,25	1,25	1,2336	1,25	1,236	2,750"	3,000"	12"
1 3/8"	ASME B1.1 8UN-2A	2,062	2,038	1,3750	1,3750	1,3568	1,375	1,360	3,000"	3,250"	12"
1 1/2"	ASME B1.1 8UN-2A	2,250	2,224	1,5	1,5	1,4818	1,5	1,485	3,250"	3,500"	12"
1 3/4"	ASME B1.1 8UN-2A	2,625	2,597	1,75	1,75	1,7295	1,75	1,734	3,750"	4,000"	12"
2"	ASME B1.1 8UN-2A	3	2,97	2	2	1,9780	2	1,983	4,250"	4,500"	12"

Weitere Abmessungen und Gewindearten gemäß Ihren Vorgaben möglich. Technische Machbarkeit vorausgesetzt. Maße in Zoll.

Werkstoffe

Material

Material1.1181

BezeichnungC35E

Herstell-NormEN 10269

PrüfbedingungenAD-2000 W7/1

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	300
Zugfestigkeit (RM in MPa)	500	650
Bruchdehnung (A5 in %)	22
Brucheinschnürung (Z in %)	45
Kerbschlagarbeit (KV in J)	55

Chemische Werte*
Bezeichnung	von	bis
%C	0.32	0.39
%Si		0.4
%Mn	0.5	0.8
%P		0.03
%S		0.03
%Cr		0.4
%Mo		0.1
%Ni		0.4

Material1.4923

BezeichnungX 22 CrMoV 12 1

Herstell-NormEN 10269

PrüfbedingungenAD-2000 W7/1

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	600
Zugfestigkeit (RM in MPa)	800	950
Bruchdehnung (A5 in %)	14
Brucheinschnürung (Z in %)	40
Kerbschlagarbeit (KV in J)	52

Chemische Werte*
Bezeichnung	von	bis
%C	0.18	0.24
%Si		0.5
%Mn	0.4	0.9
%P		0.025
%S		0.015
%Cr	11	12.5
%Mo	0.8	1.2
%Ni	0.3	0.8
%V	0.25	0.35

Material1.5680

BezeichnungX 12 Ni 5

Herstell-NormEN 10269

PrüfbedingungenAD-2000 W7/1 + W10

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	390
Zugfestigkeit (RM in MPa)	530	710
Bruchdehnung (A5 in %)	19
Brucheinschnürung (Z in %)	50
Kerbschlagarbeit (KV in J)	70

Chemische Werte*
Bezeichnung	von	bis
%C		0.15
%Si		0.35
%Mn	0.3	0.8
%P		0.02
%S		0.01
%Ni	4.75	5.25
%V		0.05

Material1.7218

Bezeichnung25 CrMo 4

Herstell-NormEN 10269

PrüfbedingungenAD-2000 W7/1 + W10

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	440
Zugfestigkeit (RM in MPa)	600	750
Bruchdehnung (A5 in %)	18
Brucheinschnürung (Z in %)	60
Kerbschlagarbeit (KV in J)	60

Chemische Werte*
Bezeichnung	von	bis
%C	0.22	0.29
%Si		0.4
%Mn	0.6	0.9
%P		0.025
%S		0.035
%Cr	0.9	1.2
%Mo	0.15	0.3

Material1.7225

Bezeichnung42 CrMo 4

Herstell-NormEN 10269

PrüfbedingungenAD-2000 W7/1

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	730
Zugfestigkeit (RM in MPa)	860	1060
Bruchdehnung (A5 in %)	14
Brucheinschnürung (Z in %)	50
Kerbschlagarbeit (KV in J)	52

Chemische Werte*
Bezeichnung	von	bis
%C	0.38	0.45
%Si		0.4
%Mn	0.6	0.9
%P		0.025
%S		0.035
%Cr	0.9	1.2
%Mo	0.15	0.3

Material1.7709

Bezeichnung21 CrMoV 5 7

Herstell-NormEN 10269

PrüfbedingungenAD-2000 W7/1

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	550
Zugfestigkeit (RM in MPa)	700	850
Bruchdehnung (A5 in %)	16
Brucheinschnürung (Z in %)	60
Kerbschlagarbeit (KV in J)	63

Chemische Werte*
Bezeichnung	von	bis
%C	0.17	0.25
%Si		0.4
%Mn	0.4	0.8
%P		0.025
%S		0.03
%Cr	1.2	1.5
%Mo	0.55	0.8
%Ni		0.6
%V	0.2	0.35
%Al		0.03

BezeichnungX 5 CrNi 18 10

Herstell-NormEN 10272

PrüfbedingungenAD-2000 W7/2 + W10

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	190
Zugfestigkeit (RM in MPa)	500	700
Bruchdehnung (A5 in %)	45
Kerbschlagarbeit (KV in J)	100

Chemische Werte*
Bezeichnung	von	bis
%C		0.07
%Si		1
%Mn		2
%P		0.045
%S		0.03
%Cr	17.5	19.5
%Ni	8	10.5

BezeichnungX 2 CrNiMo 17 12 2

Herstell-NormEN 10272

PrüfbedingungenAD-2000 W7/2 + W10

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	200
Zugfestigkeit (RM in MPa)	500	700
Bruchdehnung (A5 in %)	40

Chemische Werte*
Bezeichnung	von	bis
%C		0.03
%Si		1
%Mn		2
%P		0.045
%S		0.03
%Cr	16.5	18.5
%Mo	2	2.5
%Ni	10	13
%N		0.1

BezeichnungX 6 CrNiMoTi 18 10 2

Herstell-NormEN 10272

PrüfbedingungenAD-2000 W7/2 + W10

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	190
Zugfestigkeit (RM in MPa)	500	700
Bruchdehnung (A5 in %)	40
Kerbschlagarbeit (KV in J)	100

Chemische Werte*
Bezeichnung	von	bis
%C		0.08
%Si		1
%Mn		2
%P		0.045
%S		0.03
%Cr	17	19
%Ni	9	12
%Ti		0.7

BezeichnungX 6 CrNiMoTi 17 12 2

Herstell-NormEN 10272

PrüfbedingungenAD-2000 W7/2 + W10

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	200
Zugfestigkeit (RM in MPa)	500	700
Bruchdehnung (A5 in %)	40
Kerbschlagarbeit (KV in J)	100

Chemische Werte*
Bezeichnung	von	bis
%C		0.08
%Si		1
%Mn		2
%P		0.045
%S		0.03
%Cr	16.5	18.5
%Mo	2	2.5
%Ni	10.5	13.5

BezeichnungX 5 NiCrTi 26 15
X6NiCrTiMoVB25-15-2

Herstell-NormVDTÜV-WB 435/3
EN 10269

PrüfbedingungenAD-2000 W7/2

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	600
Zugfestigkeit (RM in MPa)	900	1150
Bruchdehnung (A5 in %)	15
Kerbschlagarbeit (KV in J)	50

Chemische Werte*
Bezeichnung	von	bis
%C	0.03	0.08
%Si		1
%Mn		2
%P		0.025
%S		0.015
%Cr	13.5	16
%Mo	1	1.5
%Ni	24	27
%V	0.1	0.5
%Ti	1.9	2.3
%Al		0.35

BezeichnungX 8 CrNiMoBNb 16 16
X 7 CrNiMoBNb 16 16

Herstell-NormVDTÜV-WB 113/2
EN 10269

PrüfbedingungenAD-2000 W7/2

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	500
Zugfestigkeit (RM in MPa)	650	840
Bruchdehnung (A5 in %)	16
Kerbschlagarbeit (KV in J)	52

Chemische Werte*
Bezeichnung	von	bis
%C	0.04	0.1
%Si	0.3	0.6
%Mn		1.5
%P		0.045
%S		0.03
%Cr	15.5	17.5
%Mo	1.6	2
%Ni	15.5	17.5
%NbTa		1.2
%B	0.05	0.1

BezeichnungX 5 CrNi 18 10

Herstell-NormEN 10272

PrüfbedingungenAD-2000 W7/2 + W10

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	190
Zugfestigkeit (RM in MPa)	500	850
Bruchdehnung (A5 in %)	45
Kerbschlagarbeit (KV in J)	100

Chemische Werte*
Bezeichnung	von	bis
%C		0.07
%Si		1
%Mn		2
%P		0.045
%S	0.00	0.03
%Cr	17.5	19.5
%Ni	8	10.5

BezeichnungX 6 CrNiMoTi 18 10 2

Herstell-NormEN 10272

PrüfbedingungenAD-2000 W7/2 + W10

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	290
Zugfestigkeit (RM in MPa)	500	800
Bruchdehnung (A5 in %)	40
Kerbschlagarbeit (KV in J)	100

Chemische Werte*
Bezeichnung	von	bis
%C		0.08
%Si		1
%Mn		2
%P		0.045
%S		0.03
%Cr	17	19
%Ni	9	12
%Ti		0.7

BezeichnungX 6 CrNiMoTi 17 12 2

Herstell-NormEN 10272

PrüfbedingungenAD-2000 W7/2 + W10

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	200
Zugfestigkeit (RM in MPa)	500	850
Bruchdehnung (A5 in %)	40
Kerbschlagarbeit (KV in J)	100

Chemische Werte*
Bezeichnung	von	bis
%C		0.08
%Si		1
%Mn		2
%P		0.045
%S		0.03
%Cr	16.5	18.5
%Mo	2	2.5
%Ni	10.5	13.5

BezeichnungX 12 Ni 5

Herstell-NormEN 10269

PrüfbedingungenAD-2000 W7/1 + W10

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	390
Zugfestigkeit (RM in MPa)	530	710
Bruchdehnung (A5 in %)	19
Brucheinschnürung (Z in %)	50
Kerbschlagarbeit (KV in J)	70

Chemische Werte*
Bezeichnung	von	bis
%C		0.15
%Si		0.35
%Mn	0.3	0.8
%P		0.02
%S		0.01
%Ni	4.75	5.25
%V		0.05

BezeichnungX5 CrMnNiN 18 9

Herstell-NormVDTÜV-WB 277/2

PrüfbedingungenAD-2000 W10

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	690
Zugfestigkeit (RM in MPa)	830	1080
Bruchdehnung (A5 in %)	22
Brucheinschnürung (Z in %)	50
Kerbschlagarbeit (KV in J)	120

Chemische Werte*
Bezeichnung	von	bis
%C		0.07
%Si		1
%Mn	7.5	9.5
%P		0.03
%S		0.025
%Cr	17	19
%Ni	4.5	6.5
%N	0.2	0.3

Bezeichnung25 CrMo 4

Herstell-NormEN 10269

PrüfbedingungenAD-2000 W7/1 + W10

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	440
Zugfestigkeit (RM in MPa)	600	750
Bruchdehnung (A5 in %)	18
Brucheinschnürung (Z in %)	60
Kerbschlagarbeit (KV in J)	60

Chemische Werte*
Bezeichnung	von	bis
%C	0.22	0.29
%Si		0.4
%Mn	0.6	0.9
%P		0.025
%S		0.035
%Cr	0.9	1.2
%Mo	0.15	0.3

Material1.7711

BezeichnungASTM A 193 Grade B16

Herstell-NormASTM A 193

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	725
Zugfestigkeit (RM in MPa)	860
Bruchdehnung (A5 in %)	18
Brucheinschnürung (Z in %)	50
Härte		321

Chemische Werte*
Bezeichnung	von	bis
%C	0.36	0.47
%Si	0.15	0.35
%Mn	0.45	0.7
%P		0.035
%S		0.04
%Cr	0.8	1.15
%Mo	0.5	0.65
%V	0.25	0.35
%Al		0.015

Material1.7225

BezeichnungASTM A 193 Grade B7

Herstell-NormASTM A 193

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	720
Zugfestigkeit (RM in MPa)	860
Bruchdehnung (A5 in %)	16
Brucheinschnürung (Z in %)	50
Härte		321

Chemische Werte*
Bezeichnung	von	bis
%C	0.37	0.49
%Si	0.15	0.35
%Mn	0.65	1.1
%P		0.035
%S		0.04
%Cr	0.75	1.2
%Mo	0.15	0.25

Material1.4404

BezeichnungASTM A 193 Grade B8M

Herstell-NormASTM A 193

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	205
Zugfestigkeit (RM in MPa)	515
Bruchdehnung (A5 in %)	30
Brucheinschnürung (Z in %)	50
Härte		223

Chemische Werte*
Bezeichnung	von	bis
%C		0.08
%Si		1
%Mn		2
%P		0.045
%S		0.03
%Cr	16	18
%Mo	2	3
%Ni	10	14

Material1.4541

BezeichnungASTM A 193 Grade B8T

Herstell-NormASTM A 193

Mechanische Werte (bei 20°)*
Bezeichnung	von	bis
Dehngrenze (RP0,2 in MPa)	205
Zugfestigkeit (RM in MPa)	515
Bruchdehnung (A5 in %)	30
Brucheinschnürung (Z in %)	50
Härte		223

Chemische Werte*
Bezeichnung	von	bis
%C		0.08
%Si		1
%Mn		2
%P		0.045
%S		0.03
%Cr	17	19
%Ni	9	12
%Ti		0.7

Weitere Werkstoffe auf Anfrage möglich.
