Durch die Anwendung von Kapselmuttern nach DIN 2510 Blatt 6 ist es möglich, eine kleinere Bauweise der zu verschraubenden Teile umzusetzen. Die Form BF weist einen 2mm hohen Zentrierbund auf. Die Anwendung von Sechskantmuttern erfordert wegen des größeren Sechskantes bei gleichem Gewindedurchmesser größere Teilkreisdurchmesser und größere Mittenabstände.

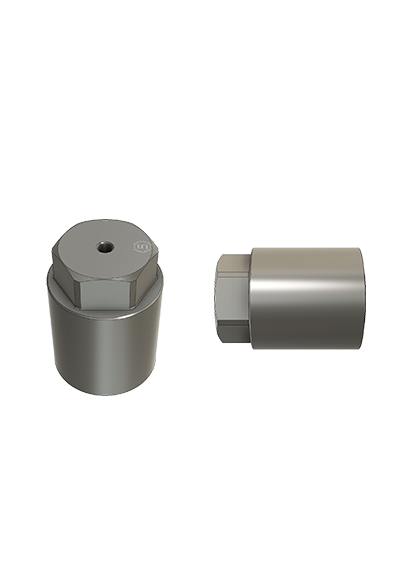

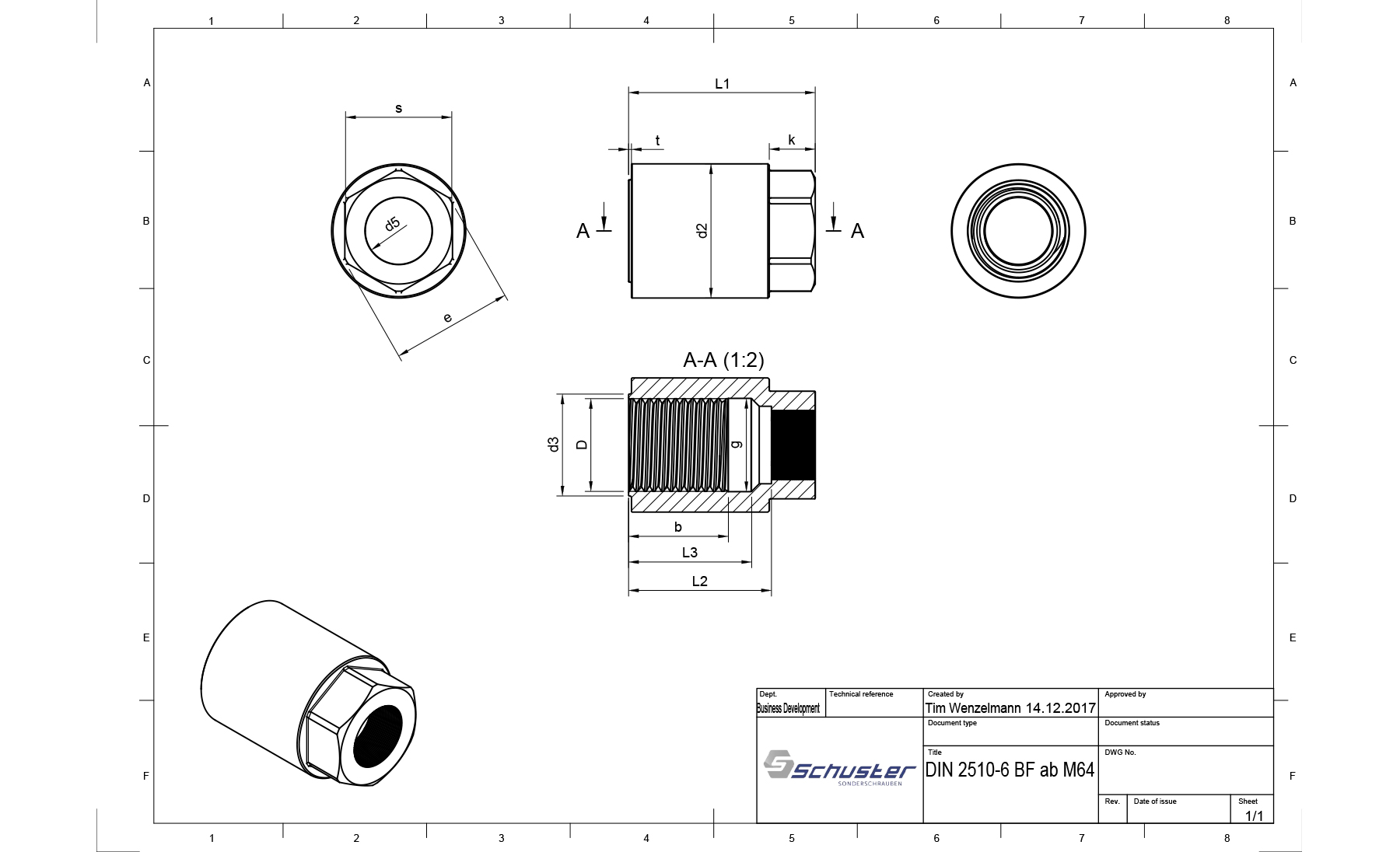

Kapselmuttern erhalten bei den Größen über M56 eine Bohrung mit Gewinde M 48 X 1,5, um einen Heizstab in die Heizbohrung der Schrauben einzusetzen. Nach der Montage kann die Bohrung mit einer Verschlussschraube verschlossen werden.

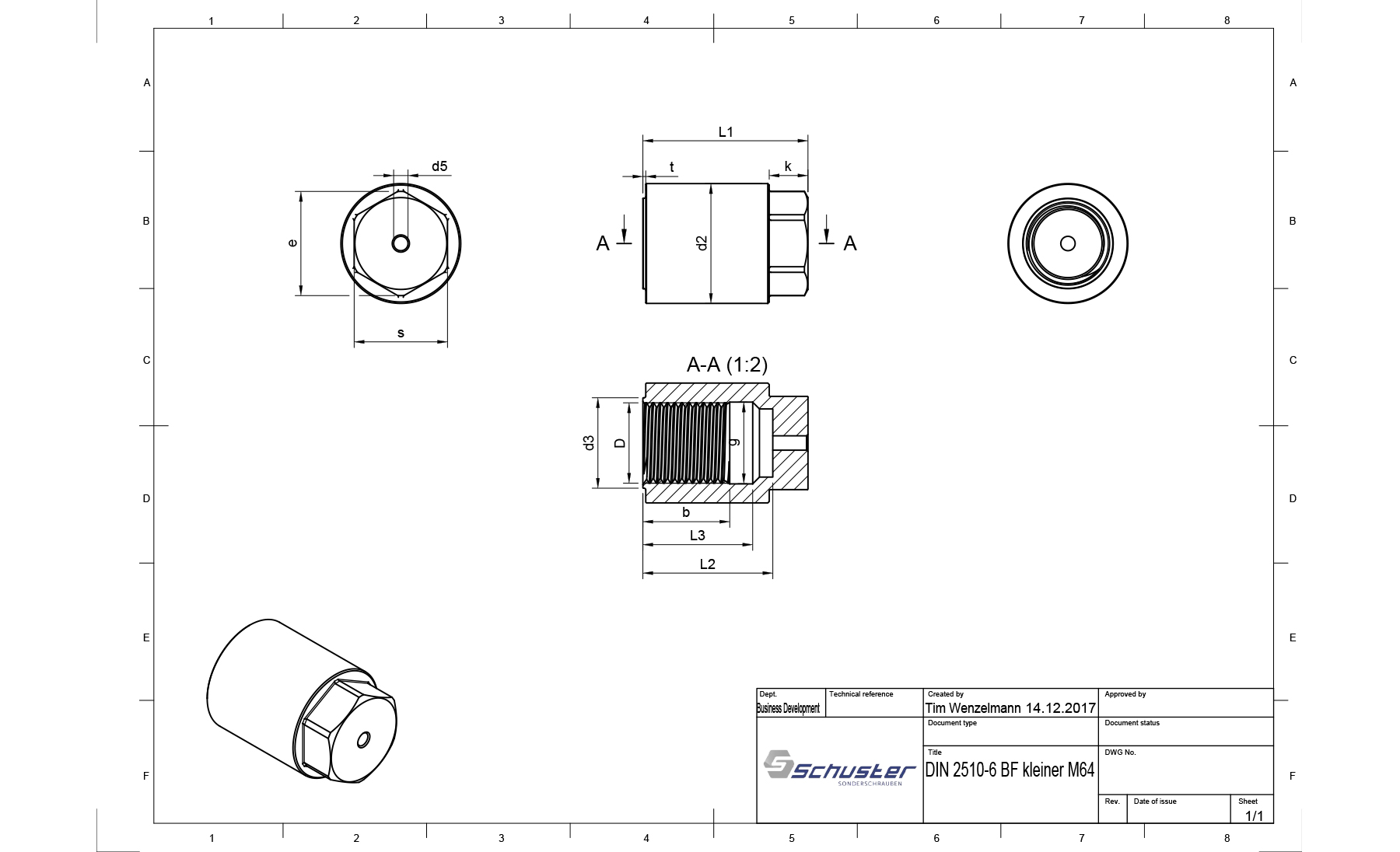

Abmessung d | Gewinde | b Nennmaß | d3 maximal | d5 | e minimal | k Nennmaß | L1 maximal | L2 minimal | L3 minimal | g minimal | s Nennmaß | t Nennmaß |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
M12 | DIN13-6H | 18,00 | 14,50 | 4,00 | 18,90 | 7,00 | 33,00 | 29,50 | 23,00 | 13,00 | 17,00 | 2,00 |
M16 | DIN13-6H | 20,50 | 18,50 | 6,00 | 21,10 | 10,00 | 40,00 | 34,50 | 27,50 | 17,00 | 19,00 | 2,00 |
M20 | DIN13-6H | 24,00 | 22,50 | 6,00 | 26,75 | 13,00 | 49,00 | 40,00 | 32,00 | 21,00 | 24,00 | 2,50 |
M24 | DIN13-6H | 27,50 | 26,50 | 10,00 | 30,14 | 14,00 | 56,00 | 45,50 | 37,50 | 25,00 | 27,00 | 3,00 |
M27 | DIN13-6H | 30,50 | 30,50 | 10,00 | 35,72 | 16,00 | 62,00 | 50,50 | 40,50 | 28,00 | 32,00 | 3,00 |
M30 | DIN13-6H | 35,00 | 33,50 | 10,00 | 39,98 | 17,00 | 68,00 | 55,00 | 45,00 | 31,00 | 36,00 | 3,50 |
M33 | DIN13-6H | 38,00 | 36,50 | 10,00 | 45,63 | 22,00 | 77,00 | 60,00 | 48,00 | 34,00 | 41,00 | 3,50 |
M36 | DIN13-6H | 40,50 | 39,50 | 10,00 | 45,63 | 22,00 | 82,00 | 64,50 | 52,50 | 37,00 | 41,00 | 4,00 |
M39 | DIN13-6H | 43,00 | 42,50 | 10,00 | 51,28 | 23,00 | 86,00 | 67,00 | 55,00 | 40,00 | 46,00 | 4,00 |
M42 | DIN13-6H | 46,00 | 45,50 | 10,00 | 55,80 | 23,00 | 92,00 | 72,00 | 60,00 | 43,00 | 50,00 | 4,50 |
M45 | DIN13-6H | 48,50 | 49,50 | 10,00 | 55,80 | 26,00 | 98,00 | 74,50 | 62,50 | 46,00 | 50,00 | 4,50 |
M48 | DIN13-6H | 53,50 | 53,50 | 10,00 | 61,31 | 26,00 | 103,00 | 81,50 | 67,50 | 49,00 | 55,00 | 5,00 |
M52 | DIN13-6H | 57,00 | 57,50 | 10,00 | 66,96 | 27,00 | 109,00 | 85,00 | 71,00 | 53,00 | 60,00 | 5,00 |
M56 | DIN13-6H | 60,50 | 63,00 | 10,00 | 72,61 | 27,00 | 115,00 | 90,50 | 76,50 | 57,00 | 65,00 | 5,50 |
M64 | DIN13-6H | 69,50 | 71,00 | M48x1,5 DIN13-6H | 83,91 | 32,00 | 130,00 | 99,50 | 85,50 | 65,00 | 75,00 | 6,00 |
M72x6 | DIN13-6H | 77,00 | 79,00 | M48x1,5 DIN13-6H | 89,56 | 32,00 | 140,00 | 107,00 | 93,00 | 73,00 | 80,00 | 6,00 |
M80x6 | DIN13-6H | 84,00 | 87,00 | M48x1,5 DIN13-6H | 100,72 | 36,00 | 152,00 | 114,00 | 100,00 | 81,00 | 90,00 | 6,00 |
M90x6 | DIN13-6H | 93,00 | 97,00 | M48x1,5 DIN13-6H | 117,67 | 41,00 | 168,00 | 123,00 | 109,00 | 91,00 | 105,00 | 6,00 |
M100x6 | DIN13-6H | 102,00 | 107,00 | M48x1,5 DIN13-6H | 134,62 | 45,00 | 183,00 | 132,00 | 118,00 | 101,00 | 120,00 | 6,00 |
M110x6 | DIN13-6H | 111,00 | 119,00 | M48x1,5 DIN13-6H | 151,42 | 50,00 | 199,00 | 141,00 | 127,00 | 111,00 | 135,00 | 6,00 |
M120x6 | DIN13-6H | 120,00 | 129,00 | M48x1,5 DIN13-6H | 162,72 | 54,00 | 214,00 | 152,00 | 136,00 | 121,00 | 145,00 | 6,00 |
Weitere Abmessungen und Gewindearten gemäß Ihren Vorgaben möglich. Technische Machbarkeit vorausgesetzt. Maße in Millimeter.
Material
Bezeichnung | von | bis |
|---|---|---|
Dehngrenze (RP0,2 in MPa) | 300 | |
Zugfestigkeit (RM in MPa) | 500 | 650 |
Bruchdehnung (A5 in %) | 22 | |
Brucheinschnürung (Z in %) | 45 | |
Kerbschlagarbeit (KV in J) | 55 |
Bezeichnung | von | bis |
|---|---|---|
%C | 0.32 | 0.39 |
%Si | 0.4 | |
%Mn | 0.5 | 0.8 |
%P | 0.03 | |
%S | 0.03 | |
%Cr | 0.4 | |
%Mo | 0.1 | |
%Ni | 0.4 |
Bezeichnung | von | bis |
|---|---|---|
Dehngrenze (RP0,2 in MPa) | 600 | |
Zugfestigkeit (RM in MPa) | 800 | 950 |
Bruchdehnung (A5 in %) | 14 | |
Brucheinschnürung (Z in %) | 40 | |
Kerbschlagarbeit (KV in J) | 52 |
Bezeichnung | von | bis |
|---|---|---|
%C | 0.18 | 0.24 |
%Si | 0.5 | |
%Mn | 0.4 | 0.9 |
%P | 0.025 | |
%S | 0.015 | |
%Cr | 11 | 12.5 |
%Mo | 0.8 | 1.2 |
%Ni | 0.3 | 0.8 |
%V | 0.25 | 0.35 |
Bezeichnung | von | bis |
|---|---|---|
Dehngrenze (RP0,2 in MPa) | 390 | |
Zugfestigkeit (RM in MPa) | 530 | 710 |
Bruchdehnung (A5 in %) | 19 | |
Brucheinschnürung (Z in %) | 50 | |
Kerbschlagarbeit (KV in J) | 70 |
Bezeichnung | von | bis |
|---|---|---|
%C | 0.15 | |
%Si | 0.35 | |
%Mn | 0.3 | 0.8 |
%P | 0.02 | |
%S | 0.01 | |
%Ni | 4.75 | 5.25 |
%V | 0.05 |
Bezeichnung | von | bis |
|---|---|---|
Dehngrenze (RP0,2 in MPa) | 440 | |
Zugfestigkeit (RM in MPa) | 600 | 750 |
Bruchdehnung (A5 in %) | 18 | |
Brucheinschnürung (Z in %) | 60 | |
Kerbschlagarbeit (KV in J) | 60 |
Bezeichnung | von | bis |
|---|---|---|
%C | 0.22 | 0.29 |
%Si | 0.4 | |
%Mn | 0.6 | 0.9 |
%P | 0.025 | |
%S | 0.035 | |
%Cr | 0.9 | 1.2 |
%Mo | 0.15 | 0.3 |
Bezeichnung | von | bis |
|---|---|---|
Dehngrenze (RP0,2 in MPa) | 730 | |
Zugfestigkeit (RM in MPa) | 860 | 1060 |
Bruchdehnung (A5 in %) | 14 | |
Brucheinschnürung (Z in %) | 50 | |
Kerbschlagarbeit (KV in J) | 52 |
Bezeichnung | von | bis |
|---|---|---|
%C | 0.38 | 0.45 |
%Si | 0.4 | |
%Mn | 0.6 | 0.9 |
%P | 0.025 | |
%S | 0.035 | |
%Cr | 0.9 | 1.2 |
%Mo | 0.15 | 0.3 |
Bezeichnung | von | bis |
|---|---|---|
Dehngrenze (RP0,2 in MPa) | 550 | |
Zugfestigkeit (RM in MPa) | 700 | 850 |
Bruchdehnung (A5 in %) | 16 | |
Brucheinschnürung (Z in %) | 60 | |
Kerbschlagarbeit (KV in J) | 63 |
Bezeichnung | von | bis |
|---|---|---|
%C | 0.17 | 0.25 |
%Si | 0.4 | |
%Mn | 0.4 | 0.8 |
%P | 0.025 | |
%S | 0.03 | |
%Cr | 1.2 | 1.5 |
%Mo | 0.55 | 0.8 |
%Ni | 0.6 | |
%V | 0.2 | 0.35 |
%Al | 0.03 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 190 | |
Zugfestigkeit (RM in MPa) | 500 | 700 |
Bruchdehnung (A5 in %) | 45 | |
Kerbschlagarbeit (KV in J) | 100 |
Bezeichnung | von | bis |
%C | 0.07 | |
%Si | 1 | |
%Mn | 2 | |
%P | 0.045 | |
%S | 0.03 | |
%Cr | 17.5 | 19.5 |
%Ni | 8 | 10.5 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 200 | |
Zugfestigkeit (RM in MPa) | 500 | 700 |
Bruchdehnung (A5 in %) | 40 |
Bezeichnung | von | bis |
%C | 0.03 | |
%Si | 1 | |
%Mn | 2 | |
%P | 0.045 | |
%S | 0.03 | |
%Cr | 16.5 | 18.5 |
%Mo | 2 | 2.5 |
%Ni | 10 | 13 |
%N | 0.1 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 190 | |
Zugfestigkeit (RM in MPa) | 500 | 700 |
Bruchdehnung (A5 in %) | 40 | |
Kerbschlagarbeit (KV in J) | 100 |
Bezeichnung | von | bis |
%C | 0.08 | |
%Si | 1 | |
%Mn | 2 | |
%P | 0.045 | |
%S | 0.03 | |
%Cr | 17 | 19 |
%Ni | 9 | 12 |
%Ti | 0.7 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 200 | |
Zugfestigkeit (RM in MPa) | 500 | 700 |
Bruchdehnung (A5 in %) | 40 | |
Kerbschlagarbeit (KV in J) | 100 |
Bezeichnung | von | bis |
%C | 0.08 | |
%Si | 1 | |
%Mn | 2 | |
%P | 0.045 | |
%S | 0.03 | |
%Cr | 16.5 | 18.5 |
%Mo | 2 | 2.5 |
%Ni | 10.5 | 13.5 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 600 | |
Zugfestigkeit (RM in MPa) | 900 | 1150 |
Bruchdehnung (A5 in %) | 15 | |
Kerbschlagarbeit (KV in J) | 50 |
Bezeichnung | von | bis |
%C | 0.03 | 0.08 |
%Si | 1 | |
%Mn | 2 | |
%P | 0.025 | |
%S | 0.015 | |
%Cr | 13.5 | 16 |
%Mo | 1 | 1.5 |
%Ni | 24 | 27 |
%V | 0.1 | 0.5 |
%Ti | 1.9 | 2.3 |
%Al | 0.35 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 500 | |
Zugfestigkeit (RM in MPa) | 650 | 840 |
Bruchdehnung (A5 in %) | 16 | |
Kerbschlagarbeit (KV in J) | 52 |
Bezeichnung | von | bis |
%C | 0.04 | 0.1 |
%Si | 0.3 | 0.6 |
%Mn | 1.5 | |
%P | 0.045 | |
%S | 0.03 | |
%Cr | 15.5 | 17.5 |
%Mo | 1.6 | 2 |
%Ni | 15.5 | 17.5 |
%NbTa | 1.2 | |
%B | 0.05 | 0.1 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 190 | |
Zugfestigkeit (RM in MPa) | 500 | 850 |
Bruchdehnung (A5 in %) | 45 | |
Kerbschlagarbeit (KV in J) | 100 |
Bezeichnung | von | bis |
%C | 0.07 | |
%Si | 1 | |
%Mn | 2 | |
%P | 0.045 | |
%S | 0.00 | 0.03 |
%Cr | 17.5 | 19.5 |
%Ni | 8 | 10.5 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 290 | |
Zugfestigkeit (RM in MPa) | 500 | 800 |
Bruchdehnung (A5 in %) | 40 | |
Kerbschlagarbeit (KV in J) | 100 |
Bezeichnung | von | bis |
%C | 0.08 | |
%Si | 1 | |
%Mn | 2 | |
%P | 0.045 | |
%S | 0.03 | |
%Cr | 17 | 19 |
%Ni | 9 | 12 |
%Ti | 0.7 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 200 | |
Zugfestigkeit (RM in MPa) | 500 | 850 |
Bruchdehnung (A5 in %) | 40 | |
Kerbschlagarbeit (KV in J) | 100 |
Bezeichnung | von | bis |
%C | 0.08 | |
%Si | 1 | |
%Mn | 2 | |
%P | 0.045 | |
%S | 0.03 | |
%Cr | 16.5 | 18.5 |
%Mo | 2 | 2.5 |
%Ni | 10.5 | 13.5 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 390 | |
Zugfestigkeit (RM in MPa) | 530 | 710 |
Bruchdehnung (A5 in %) | 19 | |
Brucheinschnürung (Z in %) | 50 | |
Kerbschlagarbeit (KV in J) | 70 |
Bezeichnung | von | bis |
%C | 0.15 | |
%Si | 0.35 | |
%Mn | 0.3 | 0.8 |
%P | 0.02 | |
%S | 0.01 | |
%Ni | 4.75 | 5.25 |
%V | 0.05 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 690 | |
Zugfestigkeit (RM in MPa) | 830 | 1080 |
Bruchdehnung (A5 in %) | 22 | |
Brucheinschnürung (Z in %) | 50 | |
Kerbschlagarbeit (KV in J) | 120 |
Bezeichnung | von | bis |
%C | 0.07 | |
%Si | 1 | |
%Mn | 7.5 | 9.5 |
%P | 0.03 | |
%S | 0.025 | |
%Cr | 17 | 19 |
%Ni | 4.5 | 6.5 |
%N | 0.2 | 0.3 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 440 | |
Zugfestigkeit (RM in MPa) | 600 | 750 |
Bruchdehnung (A5 in %) | 18 | |
Brucheinschnürung (Z in %) | 60 | |
Kerbschlagarbeit (KV in J) | 60 |
Bezeichnung | von | bis |
%C | 0.22 | 0.29 |
%Si | 0.4 | |
%Mn | 0.6 | 0.9 |
%P | 0.025 | |
%S | 0.035 | |
%Cr | 0.9 | 1.2 |
%Mo | 0.15 | 0.3 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 725 | |
Zugfestigkeit (RM in MPa) | 860 | |
Bruchdehnung (A5 in %) | 18 | |
Brucheinschnürung (Z in %) | 50 | |
Härte | 321 |
Bezeichnung | von | bis |
%C | 0.36 | 0.47 |
%Si | 0.15 | 0.35 |
%Mn | 0.45 | 0.7 |
%P | 0.035 | |
%S | 0.04 | |
%Cr | 0.8 | 1.15 |
%Mo | 0.5 | 0.65 |
%V | 0.25 | 0.35 |
%Al | 0.015 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 720 | |
Zugfestigkeit (RM in MPa) | 860 | |
Bruchdehnung (A5 in %) | 16 | |
Brucheinschnürung (Z in %) | 50 | |
Härte | 321 |
Bezeichnung | von | bis |
%C | 0.37 | 0.49 |
%Si | 0.15 | 0.35 |
%Mn | 0.65 | 1.1 |
%P | 0.035 | |
%S | 0.04 | |
%Cr | 0.75 | 1.2 |
%Mo | 0.15 | 0.25 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 205 | |
Zugfestigkeit (RM in MPa) | 515 | |
Bruchdehnung (A5 in %) | 30 | |
Brucheinschnürung (Z in %) | 50 | |
Härte | 223 |
Bezeichnung | von | bis |
%C | 0.08 | |
%Si | 1 | |
%Mn | 2 | |
%P | 0.045 | |
%S | 0.03 | |
%Cr | 16 | 18 |
%Mo | 2 | 3 |
%Ni | 10 | 14 |
Bezeichnung | von | bis |
Dehngrenze (RP0,2 in MPa) | 205 | |
Zugfestigkeit (RM in MPa) | 515 | |
Bruchdehnung (A5 in %) | 30 | |
Brucheinschnürung (Z in %) | 50 | |
Härte | 223 |
Bezeichnung | von | bis |
%C | 0.08 | |
%Si | 1 | |
%Mn | 2 | |
%P | 0.045 | |
%S | 0.03 | |
%Cr | 17 | 19 |
%Ni | 9 | 12 |
%Ti | 0.7 |
Weitere Werkstoffe auf Anfrage möglich.
Nehmen Sie direkten Kontakt zu uns auf.
