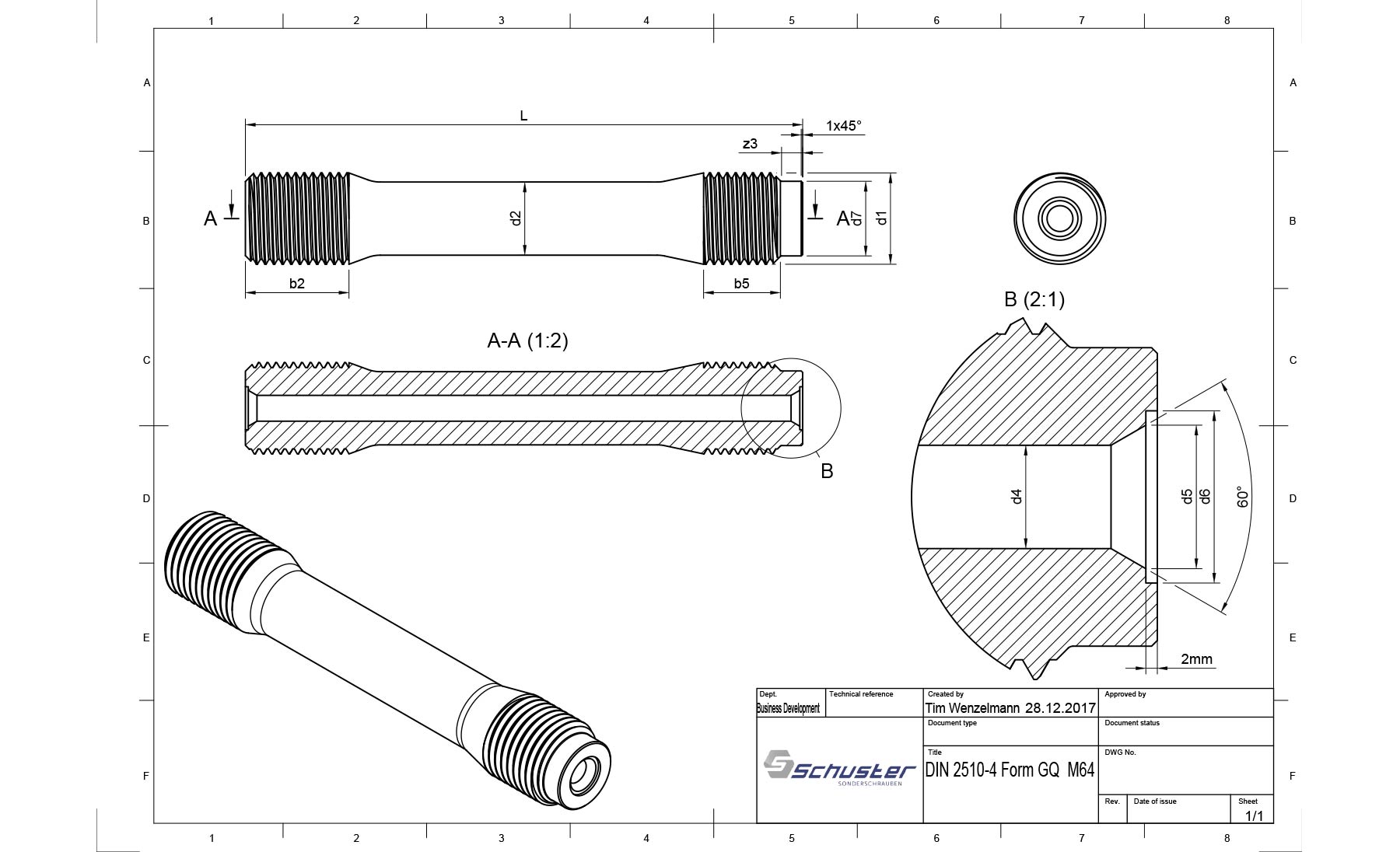

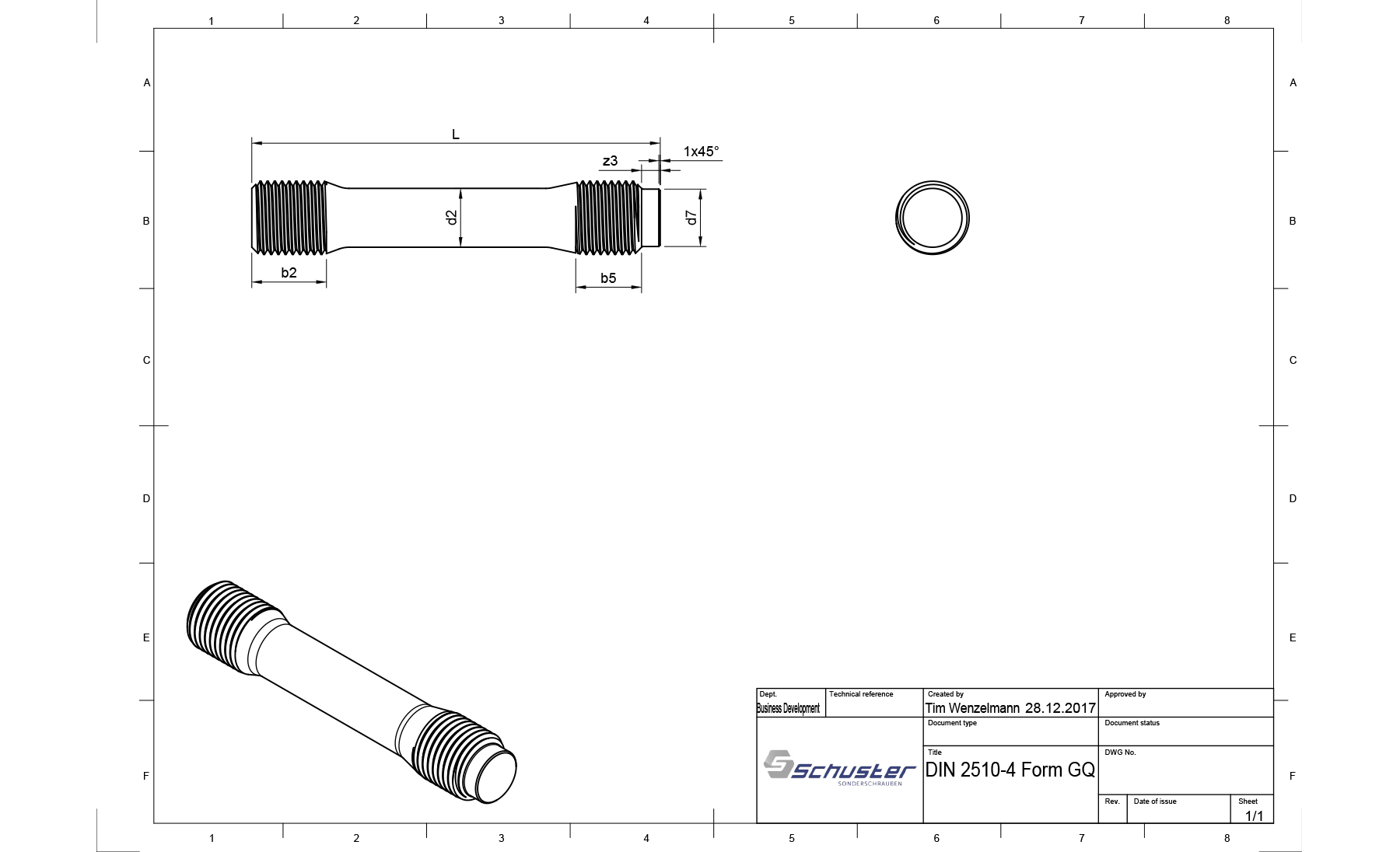

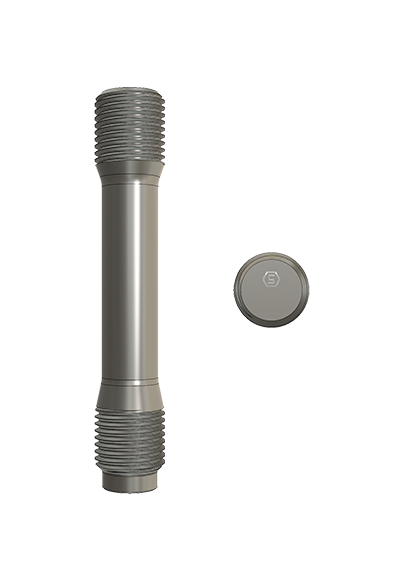

DIN 2510-4 GQ

Stiftschrauben weisen ein Einschraubende (Form G mit ebener Auflagefläche und Form H mit kegeliger Auflagefläche) und ein Mutterende (Form P mit langem Gewinde, Form Q mit kurzem Gewinde, Form R mit langem Gewinde und Zapfen, Form S mit kurzem Gewinde und Zapfen) auf.

Anwendung finden Stiftschrauben mit ebener Auflagefläche bei geringen Einbautiefen. Die zugehörigen Einschraublöcher sind in DIN 2510 Blatt 8 zu entnehmen.

Bei Mutterenden der Formen Q und S sind so gestaltet, dass sich die 70° Aussenkung der Sechskantmutter nach DIN 2510 Blatt 5 außerhalb des vollen Bolzengewindes befindet und somit eine günstige Lastverteilung möglich ist, wenn die Stiftschraube mit ihrer Fase aus der Mutter herausragt.

Die Stiftschrauben müssen immer mit Angabe der Nennlänge bestellt werden. Diese ist vorher kundenseitig aus den konstruktiven Gegebenheiten und Anforderungen zu ermitteln. Zu beachten ist dabei, dass der zylindrische Anteil des Dehnschafts (Dehnschaftlänge) ohne Übergangsradius möglichst mindestens das Vierfache des Gewindenenndurchmessers beträgt. Die Dehnschaftlänge darf nicht unter dem Zweifachen des Gewindenenndurchmessers liegen. Können diese Voraussetzungen, z.B. durch eine zu geringe Flanschdicke, nicht erfüllt werden sind Dehnhülsen zu verwenden.

Zurück zur Übersicht
Standardlieferprogramm

Abmessung d1

Gewinde

d2

d7

b2

b5

z3

d4

d5

d6

Standard max. Länge

M12

DIN 2510-2

8,50

8,50

13,00

10,00

4,50

-

-

-

200

M16

DIN 2510-2

12,00

12,00

16,00

13,50

5,00

-

-

-

355

M20

DIN 2510-2

15,00

15,00

20,00

16,50

7,00

-

-

-

455

M24

DIN 2510-2

18,00

18,00

24,00

20,00

8,00

-

-

-

455

M27

DIN 2510-2

20,50

21,00

27,00

22,50

8,00

-

-

-

500

M30

DIN 2510-2

23,00

23,00

30,00

25,00

9,50

-

-

-

500

M33

DIN 2510-2

25,50

26,00

33,00

27,50

9,50

-

-

-

535

M36

DIN 2510-2

27,50

28,00

36,00

30,00

10,50

-

-

-

535

M39

DIN 2510-2

30,50

31,00

39,00

32,50

10,50

-

-

-

535

M42

DIN 2510-2

32,50

33,00

42,00

35,00

12,00

-

-

-

535

M45

DIN 2510-2

35,50

36,00

45,00

37,50

12,00

-

-

-

600

M48

DIN 2510-2

37,50

38,00

48,00

39,50

13,00

-

-

-

750

M52

DIN 2510-2

41,00

42,00

52,00

43,50

13,00

-

-

-

800

M56

DIN 2510-2

44,00

45,00

56,00

46,50

14,50

-

-

-

800

M64

DIN 2510-2

51,00

52,00

64,00

53,50

15,50

18,00

25,00

30,00

1000

M72x6

DIN 2510-2

58,50

60,00

72,00

60,50

15,50

25,00

32,00

37,00

1000

M80x6

DIN 2510-2

66,00

68,00

80,00

67,50

15,50

25,00

32,00

37,00

1000

M90x6

DIN 2510-2

75,00

78,00

90,00

76,50

15,50

25,00

32,00

37,00

1000

M100x6

DIN 2510-2

84,00

88,00

100,00

85,50

15,50

25,00

32,00

37,00

1000

M110x6

DIN 2510-2

92,50

98,00

110,00

94,50

15,50

25,00

32,00

37,00

1000

M120x6

DIN 2510-2

102,00

108,00

120,00

103,50

15,50

25,00

32,00

37,00

1000

Weitere Abmessungen und Gewindearten gemäß Ihren Vorgaben möglich. Technische Machbarkeit vorausgesetzt. Maße in Millimeter.

Werkstoffe

Material

Material1.1181
BezeichnungC35E
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

300



Zugfestigkeit (RM in MPa)

500

650

Bruchdehnung (A5 in %)

22



Brucheinschnürung (Z in %)

45



Kerbschlagarbeit (KV in J)

55


Chemische Werte*

Bezeichnung

von

bis

%C

0.32

0.39

%Si



0.4

%Mn

0.5

0.8

%P



0.03

%S



0.03

%Cr



0.4

%Mo



0.1

%Ni



0.4

Material1.4923
BezeichnungX 22 CrMoV 12 1
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

600



Zugfestigkeit (RM in MPa)

800

950

Bruchdehnung (A5 in %)

14



Brucheinschnürung (Z in %)

40



Kerbschlagarbeit (KV in J)

52


Chemische Werte*

Bezeichnung

von

bis

%C

0.18

0.24

%Si



0.5

%Mn

0.4

0.9

%P



0.025

%S



0.015

%Cr

11

12.5

%Mo

0.8

1.2

%Ni

0.3

0.8

%V

0.25

0.35

Material1.5680
BezeichnungX 12 Ni 5
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

390



Zugfestigkeit (RM in MPa)

530

710

Bruchdehnung (A5 in %)

19



Brucheinschnürung (Z in %)

50



Kerbschlagarbeit (KV in J)

70


Chemische Werte*

Bezeichnung

von

bis

%C



0.15

%Si



0.35

%Mn

0.3

0.8

%P



0.02

%S



0.01

%Ni

4.75

5.25

%V



0.05

Material1.7218
Bezeichnung25 CrMo 4
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

440



Zugfestigkeit (RM in MPa)

600

750

Bruchdehnung (A5 in %)

18



Brucheinschnürung (Z in %)

60



Kerbschlagarbeit (KV in J)

60


Chemische Werte*

Bezeichnung

von

bis

%C

0.22

0.29

%Si



0.4

%Mn

0.6

0.9

%P



0.025

%S



0.035

%Cr

0.9

1.2

%Mo

0.15

0.3

Material1.7225
Bezeichnung42 CrMo 4
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

730



Zugfestigkeit (RM in MPa)

860

1060

Bruchdehnung (A5 in %)

14



Brucheinschnürung (Z in %)

50



Kerbschlagarbeit (KV in J)

52


Chemische Werte*

Bezeichnung

von

bis

%C

0.38

0.45

%Si



0.4

%Mn

0.6

0.9

%P



0.025

%S



0.035

%Cr

0.9

1.2

%Mo

0.15

0.3

Material1.7709
Bezeichnung21 CrMoV 5 7
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

550



Zugfestigkeit (RM in MPa)

700

850

Bruchdehnung (A5 in %)

16



Brucheinschnürung (Z in %)

60



Kerbschlagarbeit (KV in J)

63


Chemische Werte*

Bezeichnung

von

bis

%C

0.17

0.25

%Si



0.4

%Mn

0.4

0.8

%P



0.025

%S



0.03

%Cr

1.2

1.5

%Mo

0.55

0.8

%Ni



0.6

%V

0.2

0.35

%Al



0.03

BezeichnungX 5 CrNi 18 10
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

190



Zugfestigkeit (RM in MPa)

500

700

Bruchdehnung (A5 in %)

45



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.07

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

17.5

19.5

%Ni

8

10.5

BezeichnungX 2 CrNiMo 17 12 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

200



Zugfestigkeit (RM in MPa)

500

700

Bruchdehnung (A5 in %)

40


Chemische Werte*

Bezeichnung

von

bis

%C



0.03

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

16.5

18.5

%Mo

2

2.5

%Ni

10

13

%N



0.1

BezeichnungX 6 CrNiMoTi 18 10 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

190



Zugfestigkeit (RM in MPa)

500

700

Bruchdehnung (A5 in %)

40



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

17

19

%Ni

9

12

%Ti



0.7

BezeichnungX 6 CrNiMoTi 17 12 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

200



Zugfestigkeit (RM in MPa)

500

700

Bruchdehnung (A5 in %)

40



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

16.5

18.5

%Mo

2

2.5

%Ni

10.5

13.5

BezeichnungX 5 NiCrTi 26 15
X6NiCrTiMoVB25-15-2
Herstell-NormVDTÜV-WB 435/3
EN 10269
PrüfbedingungenAD-2000 W7/2
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

600



Zugfestigkeit (RM in MPa)

900

1150

Bruchdehnung (A5 in %)

15



Kerbschlagarbeit (KV in J)

50


Chemische Werte*

Bezeichnung

von

bis

%C

0.03

0.08

%Si



1

%Mn



2

%P



0.025

%S



0.015

%Cr

13.5

16

%Mo

1

1.5

%Ni

24

27

%V

0.1

0.5

%Ti

1.9

2.3

%Al



0.35

BezeichnungX 8 CrNiMoBNb 16 16
X 7 CrNiMoBNb 16 16
Herstell-NormVDTÜV-WB 113/2
EN 10269
PrüfbedingungenAD-2000 W7/2
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

500



Zugfestigkeit (RM in MPa)

650

840

Bruchdehnung (A5 in %)

16



Kerbschlagarbeit (KV in J)

52


Chemische Werte*

Bezeichnung

von

bis

%C

0.04

0.1

%Si

0.3

0.6

%Mn



1.5

%P



0.045

%S



0.03

%Cr

15.5

17.5

%Mo

1.6

2

%Ni

15.5

17.5

%NbTa



1.2

%B

0.05

0.1

BezeichnungX 5 CrNi 18 10
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

190



Zugfestigkeit (RM in MPa)

500

850

Bruchdehnung (A5 in %)

45



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.07

%Si



1

%Mn



2

%P



0.045

%S

0.00

0.03

%Cr

17.5

19.5

%Ni

8

10.5

BezeichnungX 6 CrNiMoTi 18 10 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

290



Zugfestigkeit (RM in MPa)

500

800

Bruchdehnung (A5 in %)

40



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

17

19

%Ni

9

12

%Ti



0.7

BezeichnungX 6 CrNiMoTi 17 12 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

200



Zugfestigkeit (RM in MPa)

500

850

Bruchdehnung (A5 in %)

40



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

16.5

18.5

%Mo

2

2.5

%Ni

10.5

13.5

BezeichnungX 12 Ni 5
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

390



Zugfestigkeit (RM in MPa)

530

710

Bruchdehnung (A5 in %)

19



Brucheinschnürung (Z in %)

50



Kerbschlagarbeit (KV in J)

70


Chemische Werte*

Bezeichnung

von

bis

%C



0.15

%Si



0.35

%Mn

0.3

0.8

%P



0.02

%S



0.01

%Ni

4.75

5.25

%V



0.05

BezeichnungX5 CrMnNiN 18 9
Herstell-NormVDTÜV-WB 277/2
PrüfbedingungenAD-2000 W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

690



Zugfestigkeit (RM in MPa)

830

1080

Bruchdehnung (A5 in %)

22



Brucheinschnürung (Z in %)

50



Kerbschlagarbeit (KV in J)

120


Chemische Werte*

Bezeichnung

von

bis

%C



0.07

%Si



1

%Mn

7.5

9.5

%P



0.03

%S



0.025

%Cr

17

19

%Ni

4.5

6.5

%N

0.2

0.3

Bezeichnung25 CrMo 4
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

440



Zugfestigkeit (RM in MPa)

600

750

Bruchdehnung (A5 in %)

18



Brucheinschnürung (Z in %)

60



Kerbschlagarbeit (KV in J)

60


Chemische Werte*

Bezeichnung

von

bis

%C

0.22

0.29

%Si



0.4

%Mn

0.6

0.9

%P



0.025

%S



0.035

%Cr

0.9

1.2

%Mo

0.15

0.3

Material1.7711
BezeichnungASTM A 193 Grade B16
Herstell-NormASTM A 193
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

725



Zugfestigkeit (RM in MPa)

860



Bruchdehnung (A5 in %)

18



Brucheinschnürung (Z in %)

50



Härte



321

Chemische Werte*

Bezeichnung

von

bis

%C

0.36

0.47

%Si

0.15

0.35

%Mn

0.45

0.7

%P



0.035

%S



0.04

%Cr

0.8

1.15

%Mo

0.5

0.65

%V

0.25

0.35

%Al



0.015

Material1.7225
BezeichnungASTM A 193 Grade B7
Herstell-NormASTM A 193
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

720



Zugfestigkeit (RM in MPa)

860



Bruchdehnung (A5 in %)

16



Brucheinschnürung (Z in %)

50



Härte



321

Chemische Werte*

Bezeichnung

von

bis

%C

0.37

0.49

%Si

0.15

0.35

%Mn

0.65

1.1

%P



0.035

%S



0.04

%Cr

0.75

1.2

%Mo

0.15

0.25

Material1.4404
BezeichnungASTM A 193 Grade B8M
Herstell-NormASTM A 193
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

205



Zugfestigkeit (RM in MPa)

515



Bruchdehnung (A5 in %)

30



Brucheinschnürung (Z in %)

50



Härte



223

Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

16

18

%Mo

2

3

%Ni

10

14

Material1.4541
BezeichnungASTM A 193 Grade B8T
Herstell-NormASTM A 193
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

205



Zugfestigkeit (RM in MPa)

515



Bruchdehnung (A5 in %)

30



Brucheinschnürung (Z in %)

50



Härte



223

Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

17

19

%Ni

9

12

%Ti



0.7

Weitere Werkstoffe auf Anfrage möglich.

Mehr Produkte

Kontakt

Wir beraten Sie gerne.

Nehmen Sie direkten Kontakt zu uns auf.

Captcha image

Bitte aktualisieren Sie das Captcha, falls Sie den Text nicht lesen können.

* Pflichtfelder
